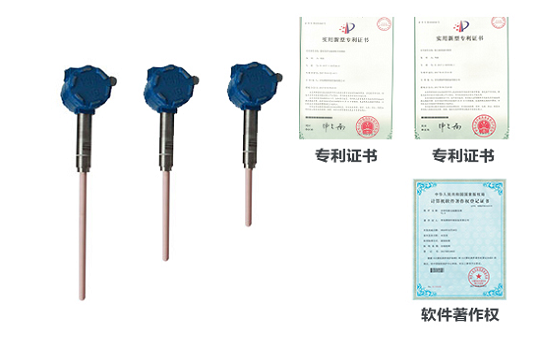

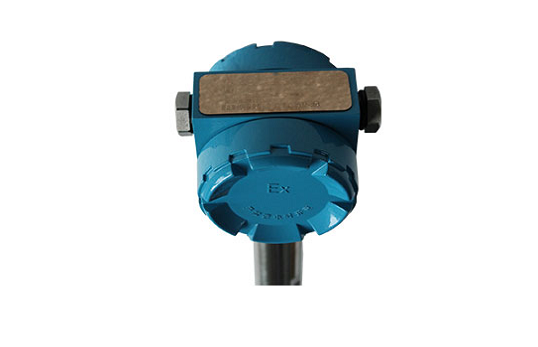

JCF-DQ靜電粉塵濃度計
JCD-DQ系列防爆型在線粉塵濃度檢測儀主要用于各類管道、煙道粉塵監測，可以及時檢測到管道、煙道中粉塵濃度變化趨勢，對整體除塵達到一個良好的監控作用。防爆型設計，在耐高溫的同時儀器監測更安全。
- 產品介紹
- 產品特點
- 產品參數
JCF-DQ靜電粉塵濃度計
一、產品介紹
JCD-DQ系列防爆型在線粉塵濃度檢測儀主要用于各類管道、煙道粉塵監測，可以及時檢測到管道、煙道中粉塵濃度變化趨勢，對整體除塵達到一個良好的監控作用。防爆型設計，在耐高溫的同時儀器監測更安全。
二、案例及應用場所
煉鋼、鋁廠、發電、石油、化工、煙草行業、建材加工、紙漿和造紙、采煤和采礦、輪胎行業、水泥制造、陶瓷、鑄造、焚燒爐和包裝等行業
三、技術參數
1、相關標準
JJG 846-2015 《粉塵濃度測量儀》
GB 3836.1-2010 爆炸性環境 第1部分：設備通用要求
GB 3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
HJ/T 76-2007 固定污染源煙氣排放連續監測系統技術要求及檢測方法（試行）
JJG 846-2015 粉塵濃度測量儀
JJG 882-2004 壓力變送器檢定規程
GB/T 6587-2012 電子測量儀器通用規范
2、產品參數
|
測量范圍
|
粉塵濃度
|
0.1～10/20/50/100mg/m3（可根據實際情況定做）
|
|
被測管徑
|
Φ0.1～3.0m
|
|
粉塵粒徑
|
1～200μm
|
|
工作條件
|
工作溫度
|
＜500°C
|
|
工作壓力
|
＜2.5MPa
|
|
環境溫度
|
-20～60°C
|
|
相對濕度
|
＜90%
|
|
接地網（點）
|
與PLC/DCS共用接地網,接地良好
|
|
電源
|
12V – 24V DC
|
|
輸出
|
模擬量
|
DC 4-20mA
|
|
傳感器
|
插入長度
|
150～1000mm（特殊需要可根據用戶管徑選配）
|
|
測點數量
|
1-N點(根據用戶需要配置)
|
|
防爆性
|
防爆標志
|
Ex tD A21 IP66 T80°C
|
3、產品優勢
1、產品采用先進的電荷感應技術，對粉塵的探測靈敏度高
2、產品實時在線連續檢測，數據準確
3、測量介質范圍寬泛，可測量常見介質的粉塵粒子
4、產品輸出方式：4-20mA 模擬量輸出。產品標準二線制 4-20mA 電流輸出，抗干擾能力強，易于遠距離信號傳輸；對信號傳輸導線無特殊要求，輸出電流與粉塵濃度成線性關系，方便后續的 PLC 數據處理
5、產品特殊結構設計：（1）免維護免清理（2）接線盒內置一體化變送器輸出
1、產品采用先進的電荷感應技術，對粉塵的探測靈敏度高
2、產品實時在線連續檢測，數據準確
3、測量介質范圍寬泛，可測量常見介質的粉塵粒子
4、產品輸出方式：4-20mA 模擬量輸出。產品標準二線制 4-20mA 電流輸出，抗干擾能力強，易于遠距離信號傳輸；對信號傳輸導線無特殊要求，輸出電流與粉塵濃度成線性關系，方便后續的 PLC 數據處理
5、產品特殊結構設計：（1）免維護免清理（2）接線盒內置一體化變送器輸出
|
測量范圍
|
粉塵濃度
|
0.1～10/20/50/100mg/m3（可根據實際情況定做）
|
|
被測管徑
|
Φ0.1～3.0m
|
|
粉塵粒徑
|
1～200μm
|
|
工作條件
|
工作溫度
|
＜500°C
|
|
工作壓力
|
＜2.5MPa
|
|
環境溫度
|
-20～60°C
|
|
相對濕度
|
＜90%
|
|
接地網（點）
|
與PLC/DCS共用接地網,接地良好
|
|
電源
|
12V – 24V DC
|
|
輸出
|
模擬量
|
DC 4-20mA
|
|
傳感器
|
插入長度
|
150～1000mm（特殊需要可根據用戶管徑選配）
|
|
測點數量
|
1-N點(根據用戶需要配置)
|
|
防爆性
|
防爆標志
|
Ex tD A21 IP66 T80°C
|
