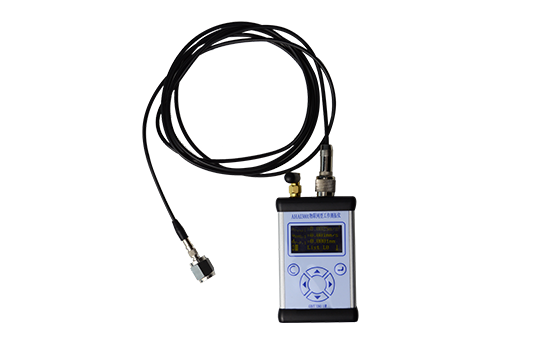

AHAI3001工作測振儀
一 、產品介紹
AHAI3001工作測振儀是一種具有物聯網技術的振動分析儀器?？梢詫?duì)振動加速度、速度、位移的峰值、峰峰值、有效值同時進行測量。測量結果可以保存在儀器內部，也可以實時通過藍牙、WIFI、4G網絡、RS485接口上傳到計算機、前端服務器、云服務器上。既可以用于振動現場測量，也可以用于振動長期在線監測。用戶還可以選配振動1/3 OCT頻譜分析功能，用于振動特征分析。
二、 產品特點
2.1全數字信號處理技術
2.2 可選實時頻譜分析功能
2.3 加速度、速度、位移同時測量
2.4 多種輸出接口實時輸出測量結果
2.5 工業鋁合金外殼、堅固耐用
三 、產品參數
3.1 頻率范圍：
|
采樣頻率
|
加速度檔
|
速度檔
|
位移檔
|
|
8kHz
|
8 Hz～3.5 kHz
|
8 Hz～1.6 kHz
|
8 Hz～1.0 kHz
|
|
32kHz
|
32 Hz～13 kHz
|
32 Hz～1.6 kHz
|
32 Hz～1.0 kHz
|
3.2 MAX輸入電壓：5 V
3.3 本底噪聲：小于3μV
3.4 傳感器供電：2 mA@18 V
3.5 支持傳感器類型：壓電式加速度計
3.6 支持傳感器靈敏度：0.1 mV/m·s-2～1000 mV/m·s-2
3.7 二階高通濾波器：關、3.16Hz、10Hz、31.6Hz
3.8 二階低通濾波器：關、3.16kHz、1kHz、316Hz
3.9 測量指標：加速度、速度、位移的1秒線性平均值，峰值,峰峰值，一段時間的線性平均值，MAX值,MIN值,峰值,峰峰值
3.10 記錄功能：采樣間隔1秒到600秒可設置
3.11 存貯：4M字節FLASH RAM
3.12 輸出接口：DB９F(RS232/RS485雙協議)
3.13 主機尺寸：104×55×23 mm
3.14 電源：內置3.7V1Ah可充電電池
3.13 選配功能：1/3 OCT頻譜分析，中心頻率：4Hz～2.５kHz，符合標準：GB/T 3241。
3.14 測量范圍（配靈敏度為2.5mV/m·s-2的傳感器）：
加速度：0.003m/s2～2000m/s2；速度：0.03mm/s～20000mm/s；位移：0.0005mm～200mm。
四 、產品配置
|
|
AHAI3001-2
|
AHAI3001-1
|
AHAI3001-2A
|
AHAI3001-2B
|
AHAI3001-2C
|
AHAI3001-2H
|
AHAI3001-2D
|
|
基本型
|
寬頻型
|
工業現場基本型
|
工業現場分析型
|
積分存貯型
|
積分手傳型
|
分析存貯型
|
|
配置
|
基礎配置
|
頻率上限20k
|
增加RS232
|
增加RS232、1/3OCT
|
增加RS232、積分、儲存
|
增加RS232、積分、儲存、數據采集、手傳振動，
|
增加RS232、積分、儲存、數據采集、手傳振動1/3OCT
|
|
采樣頻率
|
至高32kHz
|
至高48kHz
|
至高32kHz
|
|
傳感器
|
壓電式加速度傳感器，0.1pC/m.s-2~1000pC/m.s-2
|
增加固定塊和扎線
|
|
頻率范圍
(主機部分)
|
5Hz~3.5kHz，20Hz~13.5kHz
|
5Hz~3.5kHz，20Hz~20kHz
|
5Hz~3.5kHz，20Hz~13.5kHz
|
|
輸出接口
|
交流輸出（可接監聽耳機）、直流輸出
|
交流輸出、直流輸出、RS232/RS485
|
|
測量范圍
|
0.01~5000m.s-2（配1pC/m.s-2傳感器時）
|
|
測量指標
|
加速度、速度、位移的峰值、有效值、峰峰值及加速度級
|
增加了
1/3 OCT加速度
|
增加了
MAX、MIN值
|
增加了：
手傳計權
|
增加了：手傳計權加速度級
|
|
頻譜分析功能
|
|
|
|
實時1/3 OCT，中心頻率：4-2.5k Hz,20-10k Hz
|
|
|
實時1/3OCT，中心頻率：4-2.5kHz或20-10kHz
|
|
積分時間
|
|
|
|
|
1秒到24小時任意設置
|
|
啟動方式
|
|
|
|
|
按鍵、定時、等間隔、超限
|
|
存貯
|
|
|
|
|
至多1024組積分測量結果
|
至多1024組積分測量結果
|
至多1024組積分測量結果或512組帶頻譜分析結果
|
|
替代老型號
|
AWA5936-1
ISV2101
|
|
AWA5936-1
|
|
AWA5936-2
|
AWA5936-3
|
|
